1. 耐高温管道补偿器

一、定义与重要性

耐高温管道补偿器是一种专门设计用于在高温环境下工作的管道补偿装置。在许多工业领域，如石油化工、冶金、电力等，管道系统需要输送高温介质，如高温蒸汽、熔融金属、热的化学溶液等。在这种高温环境下，管道会因为热胀冷缩产生较大的位移，耐高温管道补偿器能够有效地吸收这些位移，防止管道因过度的热应力而损坏，确保管道系统的安全和稳定运行。
二、材料选择
1. 波纹管材料：
对于耐高温管道补偿器，波纹管通常采用耐高温的金属材料。如镍基合金（如 Inconel 600、 Inconel 625)，这些合金具有优异的高温强度和抗氧化性能。 Inconel 600在高温下能保持良好的机械性能，其耐温范围可达1000℃左右，并且对许多腐蚀性介质也有一定的抵抗力。
高温合金（如哈氏合金 C -276）也是常用材料之一。哈氏合金 C -276具有极低的热膨胀系数，能够在高温下保持尺寸稳定，其耐温上限可达1200℃左右，同时对强酸、强碱等腐蚀性环境有很好的耐受性，适用于一些化学工业中的高温强腐蚀环境。
三、连接部件材料：
法兰和接管等连接部件通常也采用耐高温的材料。如果波纹管是镍基合金，连接部件可采用与之匹配的高温合金，以确保在高温下连接的牢固性和密封性。在一些情况下，为了降低成本，也会采用耐高温涂层的碳钢材料，但需要确保涂层在高温下的稳定性和附着力。
四、结构设计特点
加强型波纹管结构：耐高温管道补偿器的波纹管通常会采用加强型结构。这可能包括增加波纹管的壁厚、采用多层波纹管设计或者在波纹管外部设置加强环等方式。例如，多层波纹管结构能够提高波纹管的耐压和耐高温性能，使其在高温和高压环境下更不容易发生变形和损坏。
隔热措施：为了减少高温对补偿器外部结构和周围环境的影响，一些耐高温管道补偿器会设置隔热层。隔热层可以采用陶瓷纤维、岩棉等隔热材料，这些材料具有良好的隔热性能，能够将补偿器内部的高温与外部环境隔离开来，降低外部部件的温度，提高补偿器整体的安全性和使用寿命。
五、工作原理
当管道输送高温介质时，管道受热膨胀产生轴向、横向或角向位移。耐高温管道补偿器的波纹管利用自身的弹性变形来吸收这些位移。在高温环境下，波纹管的耐高温材料特性保证其能够在承受高温的同时，有效地进行伸缩，就像一个弹性的"缓冲器"一样，将管道的位移转化为波纹管的弹性变形，从而降低管道系统中的热应力，防止管道因热应力过大而损坏。
六、应用领域
石油化工行业：在石油炼制过程中，有许多高温反应和高温介质的输送环节。例如，原油蒸馏过程中的高温蒸汽管道、催化裂化装置中的热油管道等都需要使用耐高温管道补偿器来吸收管道的热胀冷缩位移，确保管道系统的安全运行。
冶金行业：在冶金工厂中，如钢铁冶炼过程中的热风管道、钢水输送管道等都处于高温环境。耐高温管道补偿器能够适应这些管道的热位移，防止管道破裂和泄漏，对于保证冶金生产的连续性和安全性至关重要。电力行业：在热电厂中，蒸汽轮机的进汽和排汽管道温度极高。耐高温管道补偿器可以有效地吸收这些蒸汽管道的热胀冷缩位移，避免因管道位移过大而导致的蒸汽泄漏、管道损坏等事故，提高热电厂的发电效率和安全性。
七、安装与维护注意事项
安装注意事项：
安装前要检查补偿器的耐高温性能是否符合管道系统的要求，包括材料的耐温等级、补偿量等参数。
安装时要注意保护补偿器的波纹管和隔热层（如果有），避免碰撞和损坏。对于有隔热层的补偿器，要确保隔热层的完整性和正确安装。
补偿器与管道的连接要牢固，一般采用法兰连接或焊接方式。在焊接过程中，要注意控制焊接工艺参数，避免焊接热影响区对补偿器性能产生不利影响。
维护注意事项：
定期检查补偿器的外观，查看波纹管是否有裂缝、变形、腐蚀等情况，隔热层是否有损坏或脱落现象。对于发现的问题要及时处理。
检查补偿器的位移补偿情况，通过观察或者使用位移检测设备来监测补偿器的工作状态。如果发现补偿器的位移补偿量异常，要检查管道系统是否有异常的应力或者位移产生。
在维护过程中，要注意对耐高温管道补偿器的耐高温材料进行适当的保养，如对于镍基合金材料，要避免其接触可能导致腐蚀的介质，确保其高温性能的持续稳定。

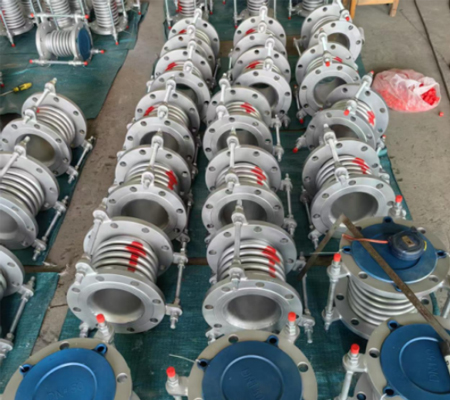

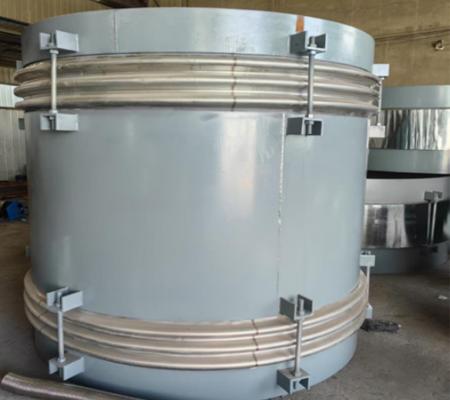

2.金属波纹补偿器
<img src="/Up/day_250511/202505111622299103.jpg" alt="金属波纹补偿器,补偿器" border="0" <img src="/Up/day_250511/202505111622317263.jpg" alt="金属波纹补偿器,补偿器" border="0"
一、结构组成
1. 波纹管：这是金属波纹补偿器的关键部分，通常由不锈钢（如304、316等）、铜合金或镍合金等材料制成。波纹管呈波纹状，其波纹形状可以是 U 形、Ω形等多种形式。波纹的数量、高度、厚度等参数会根据补偿器的补偿量、耐压能力等要求进行设计。例如，补偿量要求较大的情况下，波纹数量可能会增多，波纹高度也会适当增加。接管和法兰：接管用于连接管道和补偿器，使介质能够顺利地进出补偿器。法兰则用于将补偿器与管道系统中的其他部件（如管道、阀门等）进行连接，确保连接的密封性。法兰的形式可以是平焊法兰、对焊法兰等，其材质要与管道材质相匹配，尺寸也要符合相关标准。
2. 导流筒（部分有）：导流简位于波纹管内部，主要功能是引导介质流动，减少介质对波纹管的直接冲刷，同时也能在一定程度上提高补偿器的耐压能力。导流筒的材质通常也是金属材料，其形状和尺寸根据介质的流量、流速以及补偿器的结构来设计。
3. 外套（部分有）：有些金属波纹补偿器会有外套，用于保护波纹管免受外部环境的损坏，如防止机械碰撞、化学腐蚀等。外套可以是金属材质，也可以是由防腐材料制成的保护层。
二、工作原理
当管道系统因热胀冷缩、设备振动、管道位移等因素产生轴向、横向或角向位移时，波纹管会发生弹性变形来补偿这些位移。以热胀冷缩为例，当管道受热膨胀时，波纹管被拉伸，吸收管道的轴向伸长星；当管道受冷收缩发生向、向位移时，波纹管会相应地收缩、弯曲或扭转，从而使管道系统能够适应这些变化，避免因过度的应力集中而导致管道破裂或设备损坏。
三、分类方式
1. 按位移类型分：
①轴向型金属波纹补偿器：主要用于吸收管道的轴向位移，如在长距离输送热水或蒸汽的直管道中，管道因温度变化产生的轴向伸缩可以通过轴向型补偿器来吸收。
②横向型金属波纹补偿器：用于补偿管道的横向位移，通常安装在管道有水平或垂直方向偏移的位置，比如管道在建筑物内转弯处或设备连接部位的横向位移。
③角向型金属波纹补偿器：用于补偿管道的角向位移，当管道发生一定角度的扭转或弯曲时，角向型补偿器能够适应这种变化，常见于管道系统的分支处或设备进出口处的管道接组合型金属波纹补器：能够同时补偿两种或多种方向（轴向、横向、角向）的位移，适用于管道系统中位移情况复杂的场合。
2.按结构形式分：
①单式金属波纹补偿器：结构较为简单，一般只有一层波纹管，适用于补偿量较小、压力较低的管道系统。
②复式金属波纹补偿器：包含两层或多层波纹管，这种结构可以增加补偿器的补偿量和耐压能力，常用于大型管道系统或对补偿量和压力要求较高的场合。
3.按使用环境分：
①普通型金属波纹补偿器：适用于一般的温度、压力和介质环境，如普通的给排水管道系统。
②耐高温型金属波纹补偿器：采用耐高温的材料制作波纹管和其他部件，能够在高温环境下工作，例如在热电厂的蒸汽管道系统中。
③耐腐型金属波纹补偿器：主要用于含有腐蚀性介质的管道系统，通过选择耐腐蚀的材料（如不锈钢、钛合金等）来抵抗介质的腐蚀，常见于化工管道系统。
四、性能特点
1. 补偿星较大：金属波纹补偿器能够有效地补偿管道系统的位移，其补偿量可以根据波纹管的结构、材料等因素进行设计和调整。例如，一些大型的复式金属波纹补偿器在轴向方向的补偿量可以达到数百毫米。柔性好：由于波纹管的弹性变形特性，补偿器具有良好的柔性，能够适应管道系统的多种复杂变形情况，包括不规则的位移和振动。这使得它在一些对管道柔性要求较高的场合（如地震多发地区的管道系统）具有显著优势。
2. 密封性好：通过合理的法兰连接和密封设计，以及导流筒等部件的辅助作用，金属波纹补偿器能够有效地防止介质泄漏。在化工、石油等行业的管道系统中，良好的密封性能对于防止环境污染和安全事故至关重要。
3. 使用寿命长：采用优质的金属材料制作，并且在设计和制造过程中考虑了疲劳寿命等因素，正常使用情况下金属波纹补偿器的使用寿命较长。例如，在合适的工作环境下，不锈钢金属波纹补偿器可以使用10-15年甚至更长时间。
五、应用领域
1. 石油化工行业：用于输送各种石油产品、化工原料和成品的管道系统，如原油输送管道、天然气管道、化工产品输送管道等。这些管道系统可能会面临高温、高压、腐蚀性介质等复杂环境，金属波纹补偿器可以有效地补偿管道位移，防止泄漏和损坏。
2. 电力行业：在热电厂、核电站等的蒸汽管道、冷却水管路、燃油管道等系统中广泛应用。例如，在热电厂的主蒸汽管道中，金属波纹补偿器能够补偿管道因温度变化产生的巨大轴向位移，确保蒸汽的安全输送。供热供冷行业：在城市集中供热系统和空调制冷系统的管道中，用于补偿热胀冷缩引起的管道位移。在供热管道中，随着热水温度的变化，管道会发生伸缩，金属波纹补偿器能够保证管道的正常运行，防止热水泄漏。
3. 冶金行业：在钢铁厂、有色金属冶炼厂等的高炉煤气管道、氧气管道、蒸汽管道等系统中使用，补偿管道在高温、高压以及设备振动等因素影响下产生的位移。
六、安装与维护要点
1. 安装要点：
①检查与核对：安装前要检查补偿器的外观是否有损坏、变形，波纹管表面是否有划痕、裂纹等缺陷。同时，要核对补偿器的规格、型号、材质与管道系统的设计要求是否一致，包括公称通径、波数、长度、连接方式等参数。
②安装位置确定：根据管道系统的位移情况，确定补偿器的安装位置。对于轴向型补偿器，应安装在管道轴向位移较大的部位；对于横向和角向型补偿器，要根据管道的位移方向进行合理安装。一般来说，补偿器应尽量靠近产生位移的源头，如阀门、设备进出口等。
③连接方式正确：如果是法兰连接，要确保法兰面平整、密封良好，螺栓拧紧均匀；如果是焊接连接，应严格按照焊接工艺要求进行操作，保证焊缝质量，避免出现焊接缺陷。在连接过程中，要注意避免对波纹管造成损伤。
④预拉伸或预压缩（如有要求）：有些管道系统需要在安装补偿器时进行预拉伸或预压缩，以满足管道在运行过程中的位移补偿需求。预拉伸或预压缩的量应根据设计要求进行准确控制，并且在操作过程中要注意保护波纹管，避免过度变形。
⑤导向装置设置（如有必要）：为了保证补偿器在工作时能够正确地吸收位移，防止其发生扭曲、偏移等现象，对于一些位移情况复杂的管道系统，可能需要设置导向装置。导向装置应与补偿器的轴线保持平行，且具有足够的刚度和强度。
2.维护要点：
①定期检查：定期对金属波纹补偿器进行检查，查看波纹管是否有疲劳裂纹、腐蚀穿孔、泄漏等现象。检查连接部位的螺栓是否松动、密封垫片是否老化损坏等。检查周期可以根据管道系统的工作环境、运行频率等因素来确定，一般建议每3-6个月进行一次常规检查。
②介质检查：对于输送特殊介质（如腐蚀性介质、高温介质等）的管道系统，要特别注意介质对补偿器的影响。如果发现介质的性质发生变化（如腐蚀性增强），要及时采取措施，如更换补偿器的部分部件或调整工作参数。
③维护与更换：如果在检查过程中发现补偿器有损坏迹象，应及时进行维护或更换。对于一些轻微的损坏，如螺栓松动、密封垫片老化等，可以通过紧固螺栓、更换垫片等方式进行现场维修；对于波纹管出现严重疲劳裂纹、腐蚀穿孔等情况，可能需要更换整个补偿器。
