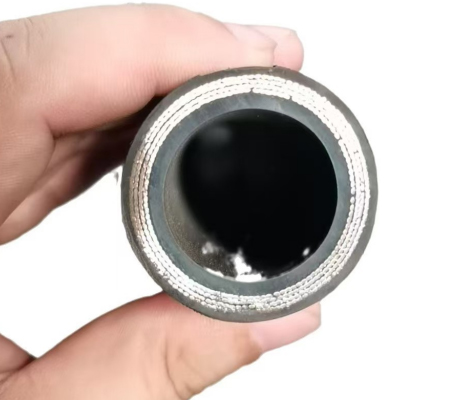

结 构: 胶管由内胶层、二层或四层钢丝缠绕层和外胶层组成
用 途: 高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用，最高耐工作压力可达70-100MPa。
工 作 温 度: -40℃—+120℃


结 构: 胶管由内胶层、六层钢丝缠绕层和外胶层组成
用 途: 高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用，最高耐工作压力可达70-100MPa。
工 作 温 度: -40℃—+120℃


产品特点：
　 1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
　 2.胶管承压力高，脉冲性能优越。
　 3.管体结合紧密，使用柔软，在压力下变形小.
　 4.胶管具有优良的耐曲绕性和耐疲劳性。
　 5.钢丝缠绕胶管定尺为20米，可根据要求制成五十米以内。
注：本企业钢丝缠绕胶管标准参照GB/T10544-03标准，DIN20023，SAE100R9～13标准，本标准不适合蓖麻油和脂基液体。

四层高压钢丝缠绕胶管
软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力		爆破压力		最小弯曲半径 mm	参考重量Kg/m
				MPa	Psi	MPa	Psi
4sp-6-100	6±0.5	14.4±0.8	19±1.0	100	14490	210	30492	130	0.65
4sp-8-80	8±0.5	16.4±0.8	20.5±1.0	80	11592	210	30492	145	0.85
4sp-10-70	10±0.5	19.2±0.8	24±1.0	70	10143	210	30429	160	1.03
4sp-13-60	13±0.5	22.0±0.8	26±1.0	60	8694	180	26082	410	1.21
4sp-16-55	16±0.5	25.8±0.8	29.8±1.0	55	7970	165	23909	260	1.72
4sp-19-46	19±0.5	29.6±0.8	33.6±1.5	46	6665	140	20286	280	2.08
4sp-22-40	22±0.8	32.6±0.8	36.5±1.5	40	796	120	17400	360	2.51
4sp-25-35	25±0.8	35.6±0.8	39.6±1.5	35	5800	120	17400	360	2.51
4sp-32-32	32±0.8	43.6±0.8	47.6±1.5	32	4637	96	13910	460	3.12
4sp-38-28	38±1.0	50.4±1	54.4±1.5	28	4057	84	12172	560	4.31
4sp-45-35	45±1.0	57.4±1	61.4±1.5	35	5050	105	15150	650	4.87
4sp-51-35	51±1.0	63.4±1	67.4±1.5	35	5050	105	15150	720	5.40
4sp-64-35	64±1.0	78±1.0	83±1.5	35	5075	87	12615	900	6.7
4sp-76-35	76±1.0	101.8±1.5	108±2.0	35	5075	87	12615	1200	10.5
4sp-89-35	89±1.0	114.8±1.5	121±2.0	35	5075	87	12615	1400	16.4
4sp-102-35	102±1.0	127.8±2.0	134±2.5	35	5075	87	12615	1400	18.2
4sp-127-30	127±1.0	154.4±2.0	161±2.5	30	4350	75	10875	1500	25.3
4sp-152-27	152±1.5	182±2.0	189±2.5	27	3915	67.5	9787	1800	33.5
4sp-203-25	203±1.5	239±2.5	247±3.0	25	3625	62.5	9062	2300	52.2

二层高压钢丝缠绕胶管
软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力		爆破压力		最小弯曲半径 mm	参考重量Kg/m
				MPa	Psi	MPa	Psi
2sp-19-28	19±0.5	26.6±0.8	30.6±1.0	28	4057	84	12172	280	1.32
2sp-25-21	25±0.8	32.6±0.8	36.6±1.5	21	3043	64	9274	360	1.64
2sp-32-28	32±0.8	40.6±0.8	44.6±1.5	20	2898	60	8694	460	2.14
2sp-51-15	51±1.0	60.0±1	64±1.5	15	2175	45	6525	720	3.42
2sp-64-15	64±1.0	74±1.2	79±1.5	15	2175	45	6525	820	3.4
2sp-76-19	76±1.0	93.4±1.5	99±2.0	19	2755	57	8265	1100	8.5
2sp-89-17	89±1.0	106.4±1.5	112±2.0	17	2465	51	7395	1200	9.8
2sp-102-15	102±1.0	119.4±2.0	125±2.5	15	2175	45	6525	1300	11
2sp-127-14	127±1.0	145.2±2.0	151±2.5	14	2030	42	6090	1400	14.5
2sp-152-13	152±1.5	172±2.0	178±2.5	13	1885	39	5655	1700	17.5
2sp-203-12	203±1.5	227±2.5	235±3.0	12	1740	36	5220	2200	27

六层高压钢丝缠绕胶管
软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力		试验压力		爆破压力		最小弯曲半径 mm	参考重量Kg/m
				MPa	Psi	MPa	Psi	MPa	Psi
6sp-6-110	6±0.5	16.6±0.8	20.6±1.0	110	15939	115.5	16736	231	33472	180	0.95
6sp-10-77	10±0.5	21.8±0.8	25.8±1.0	77	11157	85.5	12389	231	33472	210	1.48
6sp-13-66	13±0.5	24.8±0.8	28.8±1.0	66	9563	72	10433	198	28690	260	1.75
6sp-16-65	16±0.5	29.0±0.8	33.0±1.0	65	9425	97.5	14125	195	28250	310	2.02
6sp-19-60	19±0.5	33.0±0.8	37.0±1.5	60	8700	90	13050	180	25100	350	2.49
6sp-25-50	25±0.8	39.0±0.8	44.0±1.5	50	7250	65	10850	150	21750	430	2.82
6sp-32-45	32±0.8	47.0±0.8	52±1.5	45	6525	68	9850	135	19550	530	3.79
6sp-38-45	38±1.0	54.2±1.0	59.2±1.5	45	6525	68	9850	135	19550	660	5.76
6sp-51-45	51±1.0	67.2±1.0	72.2±1.5	45	6525	68	9850	135	19550	820	7.13
